液压螺母

一、概述
液压螺母和螺栓是一种新型紧固件。普通螺母的锁紧是靠转动扳手来产生扭矩来锁紧的，因此90%以上的力量浪费在克服摩擦力上，而作用在螺栓上的预紧力很小，特别对于大直径，高强度螺母，在受人力，工具和场地等因素的影响时，预紧力根本达不到设计要求，容易造成螺母松动。液压螺母的锁紧和普通螺母不同，液压螺母在锁紧过程中，是靠液压力(约200 MPa)直接作用于螺母而产生超高预紧力，接近螺栓屈服点，即使在振动工况条件下，也不会松动。
液压螺母特别适合在煤矿井下狭窄空间，对采煤机，掘进机等煤矿设备进行部件连接紧固，也可用于冶金，化工及工程机械上。
二、工作原理和加压系统
液压螺母是靠高预紧力对连接螺栓进行拔长后的锁紧，因此必须使用10.9级以上的高强度双头螺栓。

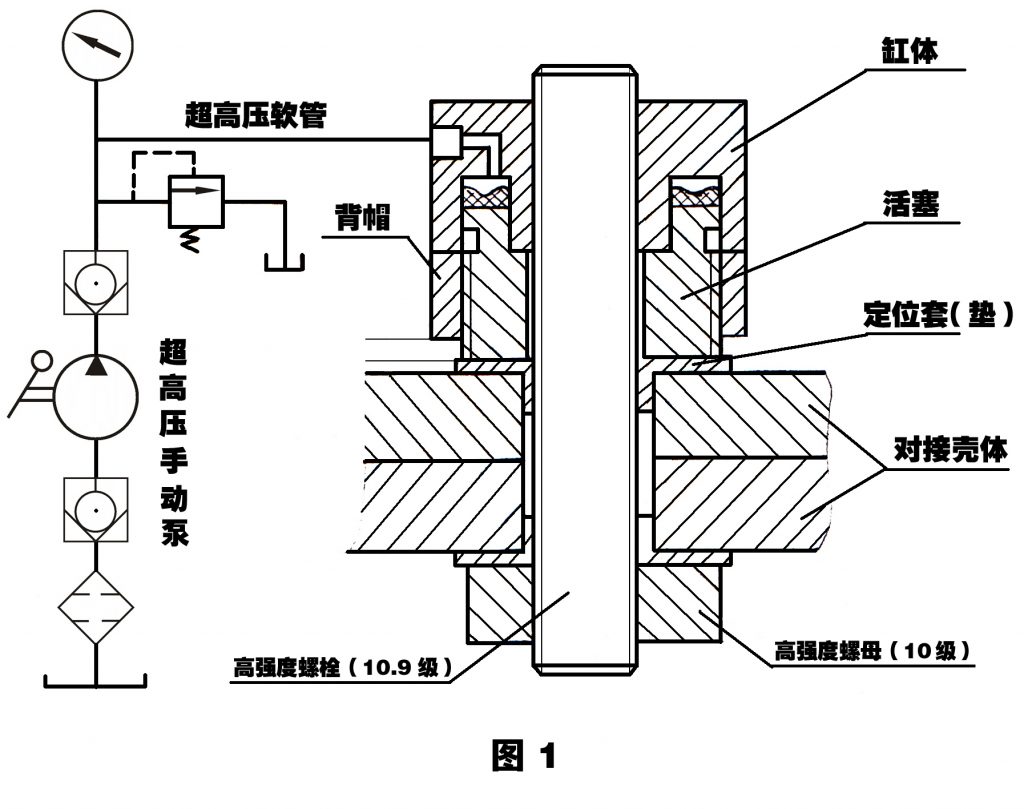

液压螺母的安装方式及加压示意图(见图1)。

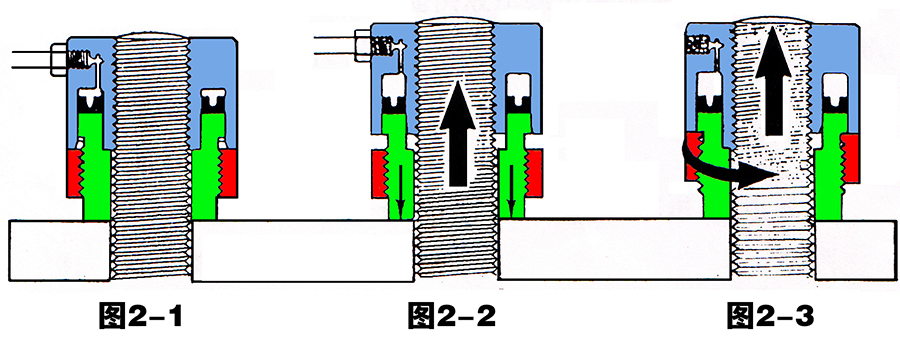

液压螺母先进行预紧，进口超高压手动泵通过进口超高压软管对液压螺母的缸体注入高压油，使螺栓伸长，背帽和缸体之间 产生一个间隙(图2-2)，转动背帽使其紧靠缸体(图2-3)，然后拧紧背帽以及卸载泵的压力。由于拉长的螺栓无法回缩，因此可以保证对连接螺栓施加相当高的紧固力。

三、液压螺母的加压系统
液压螺母的加压系统是主要由超高压手动油泵(进口)，超高压软管，液压螺母和高强度螺栓组成。
1. 超高压手动油泵
超高压手动油泵是提供液压螺母高压油的动力设备，主要由柱塞泵，储油箱，超高压压力表，高压卸载阀，低压卸载阀，油过滤器等组成。
2. 超高压软管组成
由超高压软管，过滤接头，快速接头组成。
3. 液压螺母与超高压软管连接
通过快速接头和过滤接头，实现快速连接，操作和搬运非常方便。
