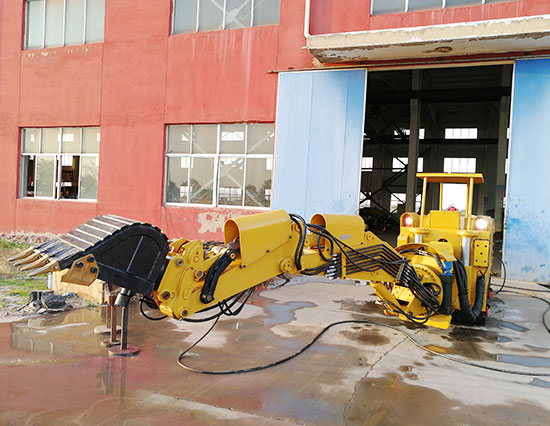

煤矿用巷道修复机
产品简介：
煤矿用巷道修复机是一种多功能巷道修护设备，主要用于煤巷、半煤岩巷、全岩巷修复作业，可满足挖掘、切割、破碎、侧掏、装料、支护、吊装等维护作业需求，也可以对大块的煤矸进行破碎，以便装运。
突出优势
独有专利
采用独有专利技术-360°旋转的铲斗，可实现反铲、正铲、侧卸随意切换，可在井下巷道狭小空间实现装料到皮带、矿车、刮板机。
铣挖切割头
采用独有专利技术-360°旋转的铣挖切割头，可实现机器定位不移机的情况下，实现任意方向开槽、切割、铣挖。
变量泵系统
采用变量泵系统+负载敏感比例阀，先导控制，发热量低、操作简便、效率高，更可靠。
灵活的操作
前部工作机构可上下移动，左右摆动，左右旋转，以满足多种作业模式需要。机器具有手动操作和遥控操作功能。
工作原理
巷道修复机工作部根据修复需要，挖斗、铣挖头、破碎锤、托梁器通过液压快换器，可快速互换。利用挖斗挖装煤岩，将煤或者岩石装载到刮板运输机、皮带运输机、矿车或其他装载设备上，同时工作臂能左右摆动±45°、旋转±180°、上下升降380mm,对巷道侧帮、顶板等进行修护作业；液压破碎锤能破碎巷道内较硬岩石、混凝土；铣挖切割头能开挖毛水沟或巷道周边铣槽；托梁器能配合架棚支护；机器小臂上设有水切割机械手，可根据修复作业需要，随时切割钢筋、锚杆、锚索、U型钢等金属支护材料。
技术参数
| 基本配置 | 中配 | 高配 | |
| 铲斗+破碎锤 | 铲斗+破碎锤+切割头 | 铲斗+破碎锤+切割头+水切割/遥控 | |
| 适用巷道高度范围 | 2.0-4.25m | 2.0-4.25m | 2.0-4.25m |
| 适用巷道宽度范围 | 1.7-5m | 1.7-5m | 1.7-5m |
| 适用巷道倾角 | ±16° | ±16° | ±16° |
| 装机功率 | 70kW | 70kW | 70kW |
| 最小转弯半径 | 7m | 7m | 7m |
| 外形尺寸长X宽X高 | 7.8mx1.2mx1.6m | 7.8mx1.2mx1.6m | 7.8mx1.2mx1.6m |
| 总重 | 10t | 10t | 10t |
| 铲斗容积 | 0.13m3 | 0.13m3 | 0.13m3 |
| 最大挖掘宽度 | ≥ 7300mm | ≥ 7300mm | ≥ 7300mm |
| 最大挖取距离 | ≥ 4870mm | ≥ 4870mm | ≥ 4870mm |
| 最大挖掘高度 | ≥4280mm | ≥4280mm | ≥4280mm |
| 最大卸载高度 | ≥850（反铲）≥2980(正铲） | ≥850（反铲）≥2980(正铲） | ≥850（反铲）≥2980(正铲） |
| 最大挖掘深度 | ≥ 1960mm | ≥ 1960mm | ≥ 1960mm |
| 破碎锤能量 | 500J | 500J | 500J |
| 钎杆直径 | Φ68mm | Φ68mm | Φ68mm |
| 切割头功率 | 25kW | 25kW | |
| 切割头尺寸 | Φ540×410mm | Φ540×410mm | |
| 行走方式 | 履带式 | 履带式 | 履带式 |
| 行走速度 | 0-9m/min | 0-9m/min | 0-9m/min |
| 系统额定压力 | 23MPa | 23MPa | 23MPa |
| 油泵电机功率 | 55kW | 55kW | 55kW |
| 供电电压 | 1140/660V | 1140/660V | 1140/660V |
| 磨料水切割电机功率 | 15kW | ||
| 磨料水切割额定压力 | 48MPa | ||
| 遥控距离 | 80m |
备注：本产品随技术进步不断改进，以上所列参数和结构特性与实物差异之处以实物为准。
