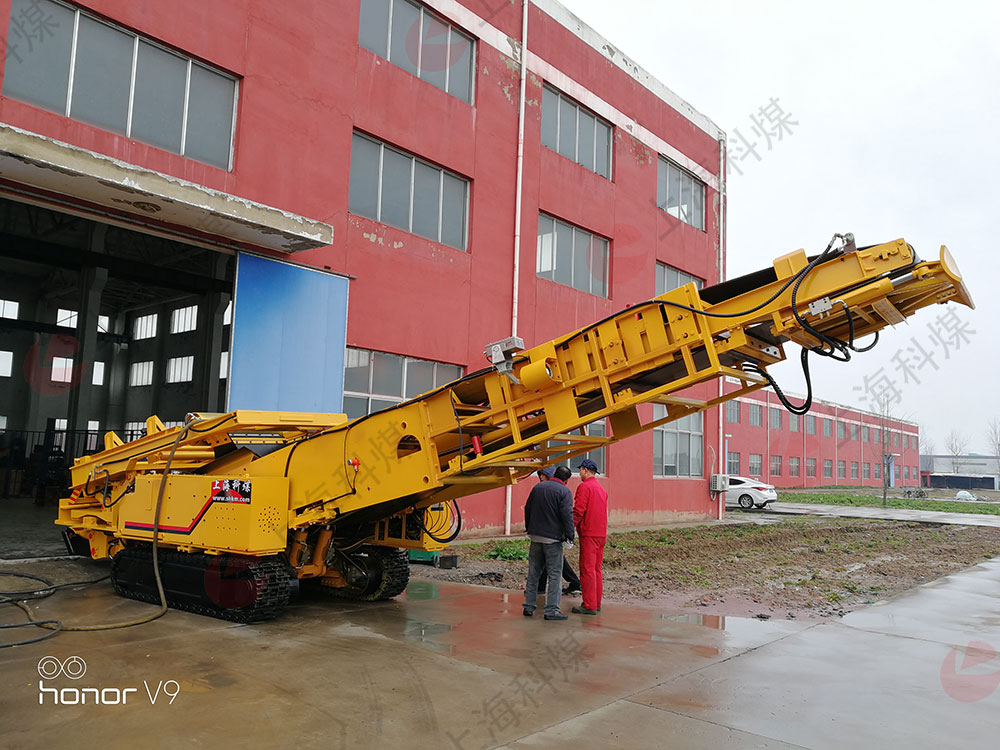

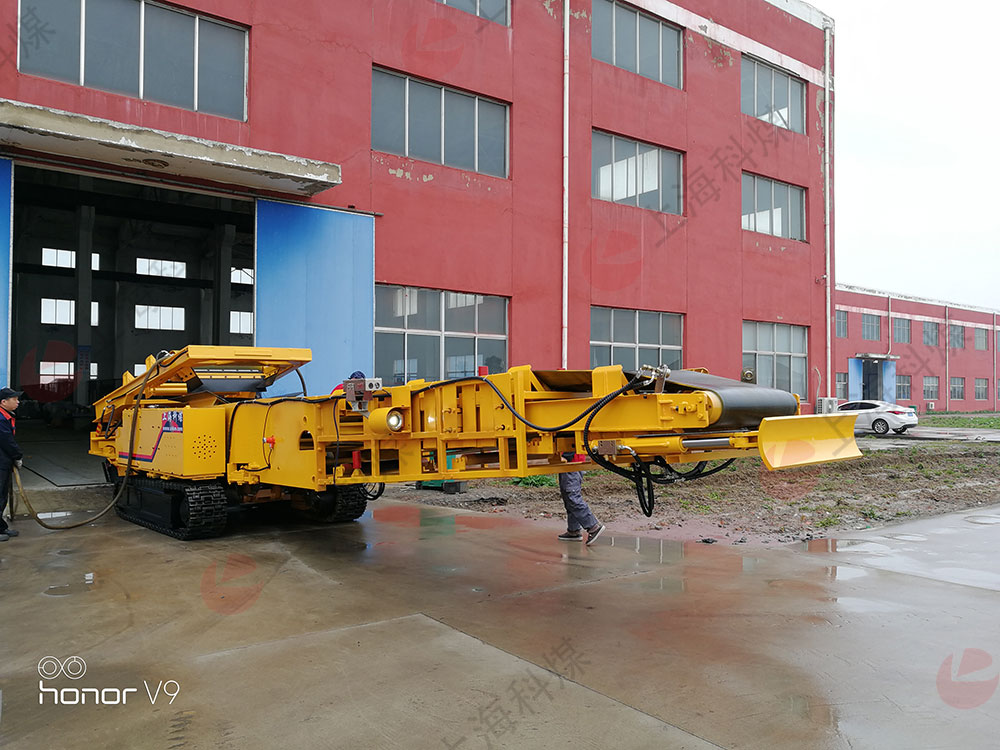

TCJ-D80/30/67回填机(抛矸机,回填车)

产品简介:

我公司专利产品(专利号),适用于煤矿巷道全方位的充填,具有抛射挤密功能,充填密度高,接顶效果好。

设备型号:TCJ-D80/30/67

装机功率:67千瓦

整机重量:21-23吨

突出优势

范围广

充填成本低,强度高,效果好,适用范围广

寿命长

抛射皮带采用大功率电动滚筒,抛射速度高达4m/s ,抛射效果好,使用寿命长。

进口液压阀

采用进口液压阀组,手动或远程控制,适用于不同的工况

送料卸载

送料卸载机构具有调平、调斜、调偏、调高等功能,特别设有过渡段,可有效解决皮带搭接平稳过渡的问题。

工作原理

煤矿井下用矸石填充机(回填机-抛矸机)以带宽皮带机为运输工具。可伸缩皮带机反向运转,机头位于巷道口,作为受料端;移动机尾就是填充机送料卸载机构,作为卸料端。填充机的卸载滚筒组代替皮带机尾,与皮带机标准H架采用间隙衔接。皮带机矸石运到填充机的卸载滚筒,卸载滚筒再将其卸到抛射皮带上,抛填到巷道。抛射皮带可在巷道宽度范围内上下左右摆动,能将整个巷道在宽度范围内填满矸石。当前面填满后,充填机向后退移一个步距(约4m)皮带机储带与自动张紧装置能将松弛的皮带自动张紧。如果在退移过程中,行走机构偏离了皮带机中心一定距离,就会使其上的卸载滚筒同样偏离这一距离,则皮带将在运行中因此而跑偏,这时,通过操纵调偏液压操纵阀手柄,调偏油缸拉动调偏架向跑偏侧偏移,直到将跑偏量完全克服,使皮带恢复正常运转。如果填充机向后退移时与皮带机偏移了一定角度,卸载滚筒架在皮带拉力的作用下,将沿拉力方向绕卸料点转动,直至与皮带拉力方向一致。如果巷道底板左右不平,通过操纵调平液压操纵阀手柄,驱动调平千斤顶活塞杆上下动作,调整卸载滚筒水平。总之,通过自动调偏、调向及水平调整,能使卸载滚筒始终与皮带机的机头驱动滚筒保持轴线平行,中心相同,方向一致,保证皮带机能够正常运行。



技术参数

矮机身 高机身
适用巷道高度范围 2.5-4.5m 3.5-4.9m
适用巷道宽度范围 3-5m 4-6m
适用巷道倾角 12° 12°
输送量 300t/h 350t/h
装机功率 67kW 67kW
外形尺寸长X宽X高(最小尺寸) 10.59mx2.25mx2.10m 11.59mx2.25mx2.58m(不含短二运)
物料块度 <250mm <250mm
总重 21t 23t
送料卸载机构带宽 800mm 1000mm
皮带带速 2m/s 2m/s
送料卸载架调偏角度
调偏架调偏行程 500mm 500mm
调平机构调平角度 ±6° ±6°
前后摆动角 ±4° ±4°
电滚筒功率 22kW 22kW
电滚筒直径 Φ500mm Φ500mm
抛射皮带宽度 800mm 800mm
抛射皮带带速 4m/s 4m/s
行走方式 履带式 履带式
行走速度 0-7m/min 0-7m/min
系统额定压力 20MPa 20MPa
油泵电机功率 45kW 45kW
供电电压 1140/660V 1140/660V
遥控距离 80m 80m

备注:本产品随技术进步不断改进,以上所列参数和结构特性与实物差异之处以实物为准。
